Pourquoi la charge stockée par diode a-t-elle été facilement
La charge de stockage des diodes a été considérée comme un ennemi, mais parfois si on veut l'utiliser, on peut aussi" se faire des amis ennemis" ...
Chaque type de diode est appelé une charge de stockage"" (charge de stockage) caractéristiques, son effet est lorsque la diode est le mode de conduction (le mode de conduction avant) par le courant de charge, peut laisser le flux de courant ne s'arrêter immédiatement, y compris divers arrêts à explorer.
L'effet de base de la charge de stockage est que la tension inverse sur la diode n'est pas immédiatement coupée, et le courant continuera à circuler dans la direction opposée à la direction opposée pendant une période de temps limitée.Pour expliquer plus clairement, laissez-nous Prenons comme exemple un circuit de redressement à une onde et demie (circuit redresseur demi-onde): dans le premier cas, nous avons comme vous pouvez l'imaginer la diode idéale de charge de stockage nulle, pas de courant inverse, du dessous du visible à son idéal forme d'onde.

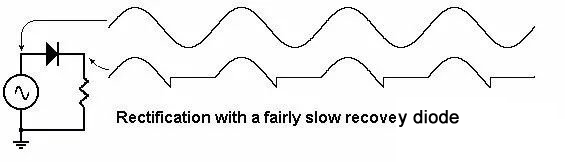

Le redresseur demi-onde à diode à récupération lente
Dans l'exemple ci-dessus, lorsque l'onde sinusoïdale croise zéro volt, le commutateur de diode ne se produit pas immédiatement, mais il y a un temps de transmission inverse court mais significatif; De plus, le processus de la forme d'onde de sortie à zéro est très rapide, donc les harmoniques dans la fréquence d'excitation sont les" sol fertile" des EMI, qui peuvent être très difficiles à contrôler et à inhiber.
Et si nous ne parlons pas du redresseur pleine onde pendant un moment, vous pouvez toujours voir les impulsions de courant de diode inversée, et ces impulsions peuvent également provoquer un court-circuit d'impulsion autour de la source d'excitation, comme indiqué ci-dessous.
Court-circuit instantané
La fréquence du circuit et l'impulsion de courant de court-circuit entraîneront en effet de sérieux problèmes d'interférences électromagnétiques et d'ondulation.Par exemple, une estimation d'une diode assez lente 1N4007, dont le temps de récupération nominal est de 30 μs, est présentée ci-dessous.

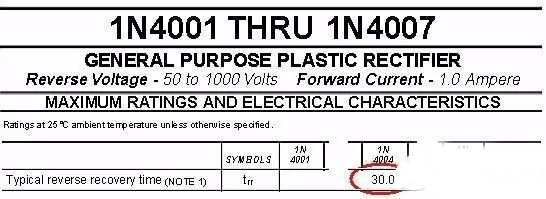

Temps de récupération lent de la diode
Si la fréquence d'excitation est de 60 GHZ, le demi-cycle est de 1/120 de seconde ou 8,3333 mSec, l'angle de conduction de courant inverse est de 180 ° multiplié par 30 mu de Sec, divisé par 8,3333 mSec, le résultat est de 0,648 ° .Si vous appliquez 120 V RMS de l'ordre de l'énergie d'excitation, ainsi que 0,648 ° de la tension d'excitation: 120 * SQRT (2) * sin (0,648 °)=1,92 V, le résultat est suffisant pour conduire on ne' pas envie du court circuit de courant d'impulsion, comme ci-dessus" court-circuit instantané" que la flèche rouge montrée dans l'image.

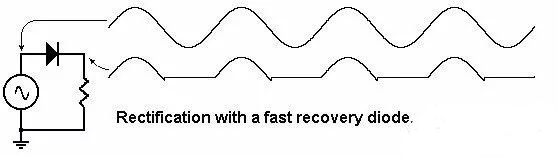

Redresseur demi-onde à diode à récupération rapide
Jusqu'à présent, les frais de stockage ont été considérés comme&'ennemis GG', mais parfois si nous voulons l'utiliser, nous pouvons&'faire des amis GG' .Si nous prenons la fréquence d'excitation augmentée de 60 hz et 400 hz numéro de cordon d'alimentation à la modulation de fréquence HF / VHF / UHF, et UTILISE les composants de diode de récupération d'étape yue nommés (diode de récupération d'étape), nous pouvons obtenir le redressement de la comme ci-dessous:
Redressement demi-onde à diode de récupération par étapes
Ici, vous pouvez voir, la diode stockée la charge dans un cycle de forme d'onde de conduite délibérément étiré en courant inverse de maintenance, jusqu'à 270 ° idéal; Comme nous l'avons observé avant qu'une diode de récupération lente ne produise une fréquence d'excitation harmonique indésirable, sautez une diode de récupération d'étape produit dont nous avons besoin fréquence d'excitation harmonique, nous pouvons faire le schéma suivant du circuit de doublage de fréquence (multiplicateur de fréquence).
Circuit de fréquence de diode de récupération d'étape
Imaginez une entrée 100MHz qui produira 300MHz de sortie, très belle!
Et puis nous allons regarder un autre composant, la diode haute fréquence.Lorsque la fréquence est suffisamment élevée, la charge de stockage ne s'épuise jamais délibérément; de la fonction d'impédance dynamique et les caractéristiques de changement, les caractéristiques de la diode PIN en tant que composants d'atténuation de signal RF / micro-ondes variables (élément atténuateur de signal RF / micro-ondes) à appliquer, la figure suivante.
