Émetteurs uniques

La diode laser à émetteur unique est une diode laser avec une structure simple et un seul émetteur laser. Cette diode laser se compose généralement d'une jonction pn et d'une couche active et génère une lumière laser par injection de courant. Les diodes laser à émetteur unique ont les caractéristiques de petite taille, de légèreté et de rendement élevé et sont largement utilisées dans divers domaines tels que la communication optique, le traitement médical, la détection, le stockage de données, etc.

Les diodes laser à émetteur unique sont un type de diode laser qui possède une seule zone émettrice, également appelée crête unique, pour émettre la lumière et ne contient qu'une seule diode laser par boîtier. Les diodes laser à émetteur unique sont des diodes laser à émission latérale dans lesquelles la région émettrice au niveau de la facette avant a la forme d'une large bande, avec des dimensions par exemple de 1 μm × 100 μm.

TO-Montage

Monture C

Monture F

Les diodes laser à émetteur unique sont disponibles dans les longueurs d'onde ultraviolettes (UV), violettes, bleues, rouges et IR. La puissance de sortie varie de mW sur les diodes laser monomodes aux watts dans les émetteurs multimodes et VCSELS. Il existe de nombreux packages différents parmi lesquels choisir, notamment une puce sur support COS, une monture C, une monture F et divers packages TO-can et HHL. Des longueurs d'onde alternatives et des options d'emballage personnalisées peuvent être développées pour répondre à vos besoins uniques.

Diode laser COS

Diode laser TO-CAN

Diode laser à monture C

Diode laser à monture F

‌La principale différence entre la diode laser à émetteur unique et la diode laser à barre unique réside dans le mode d'émission et les caractéristiques du faisceau. ‌

Mode d'émission ‌

Diode laser à émetteur unique : ce type de diode laser produit un faisceau unique, généralement utilisé dans les applications nécessitant une haute précision et une haute résolution. Il a une qualité de faisceau élevée, un petit diamètre de faisceau, un petit angle de divergence et une forte capacité de mise au point. ‌

Diode laser à barre unique : ce type de diode laser produit des faisceaux multiples, généralement utilisés dans les applications nécessitant un chauffage uniforme d'une grande surface. Son mode de faisceau est complexe, la qualité du faisceau est relativement faible, mais l'uniformité du faisceau est bonne. ‌

Caractéristiques du faisceau ‌

Diode laser à émetteur unique : la qualité du faisceau est extrêmement élevée, ce qui convient aux applications nécessitant une haute précision et une haute résolution, telles que la découpe, le soudage et le marquage dans la fabrication industrielle. ‌

Diode laser à barre unique : l'uniformité du faisceau est bonne, ce qui convient aux applications générales nécessitant une qualité de faisceau uniforme et un faible coût, telles que la découpe laser, le soudage, etc. ‌

Scénarios d'application ‌

Diode laser à émetteur unique : largement utilisée dans les applications nécessitant une haute précision et une haute résolution, telles que les systèmes de communication par fibre optique, la fabrication d'instruments de précision, etc. ‌

Diode laser à barre unique : convient aux applications générales qui nécessitent une qualité de faisceau uniforme et un faible coût, telles que les communications à courte distance, le chauffage de grandes surfaces, etc. ‌

En résumé, il existe des différences significatives dans le mode d'émission et les caractéristiques du faisceau entre la diode laser à émetteur unique et la diode laser à barre unique, qui déterminent leur applicabilité dans différents scénarios d'application.

Le paquet de diode laser à émetteur unique comprend principalement les éléments suivants :

‌Package TO‌ :

‌Boîtier TO38 (3,8 mm)‌ : Ce type de diode laser a une petite taille et convient aux applications qui nécessitent une petite taille.

‌Boîtier TO18 (5,6 mm)‌ : de taille légèrement plus grande, adapté aux applications nécessitant une puissance de sortie moyenne.

‌Boîtier TO5 (9 mm)‌ : de plus grande taille, adapté aux applications nécessitant une puissance de sortie plus élevée.

‌Package TO3‌ : ce package est également relativement courant et convient aux exigences d'application spécifiques.

‌Package C-mount, F-mount‌ : Ces packages conviennent à des systèmes optiques spécifiques et ont différentes apparences et méthodes d'installation‌.

‌Relation puissance et volume‌ : De manière générale, plus le volume emballé est grand, plus la puissance de la diode laser est grande. Par conséquent, lors du choix d’un package, il est nécessaire de décider quel package utiliser en fonction des exigences spécifiques de l’application‌.

Ces packages ont leurs propres caractéristiques et sont adaptés à différents scénarios d'application et besoins en énergie. Choisir le bon emballage est crucial pour garantir les performances et la stabilité de la diode laser.

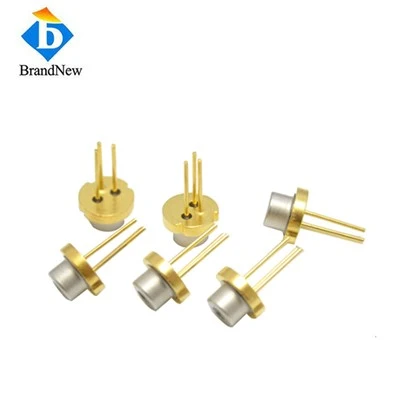

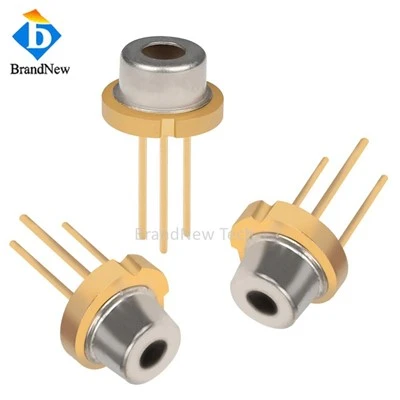

Diverses formes d'emballage‌ : Les diodes laser TO sont disponibles dans une variété de formes d'emballage, telles que TO38, TO18, TO5 et TO3. Plus la taille du boîtier est grande, plus la puissance est grande.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), le package TO-3 est utilisé‌.

‌Structure interne‌ : les diodes laser TO intègrent généralement une photodiode de surveillance pour surveiller le faisceau de sortie sur la face arrière de la diode laser afin de maintenir un niveau de puissance constant‌.

‌Larges domaines d'application‌ : les diodes laser TO fonctionnent bien dans les communications de données à haut débit, et leur fréquence de modulation de sortie peut atteindre plusieurs gigahertz en modulant le courant d'entraînement‌. De plus, ils sont largement utilisés dans des domaines tels que le lidar et les capteurs, car leur miniaturisation, leur faible coût et leurs hautes performances simplifient la conception des systèmes et améliorent leur fiabilité.

‌Avantages techniques‌ : les diodes laser TO ont une cohérence et une monochromaticité élevées, ce qui les rend excellentes dans l'holographie et d'autres applications nécessitant une cohérence élevée‌. De plus, ils ont également une densité optique élevée et une taille de spot minuscule, ce qui leur confère des avantages significatifs en matière de focalisation et de traitement des matériaux.

Ces caractéristiques font que les diodes laser TO excellent dans une variété d'applications, depuis les équipements de communication basse consommation jusqu'aux applications industrielles haute puissance, avec des avantages et des scénarios d'application uniques.

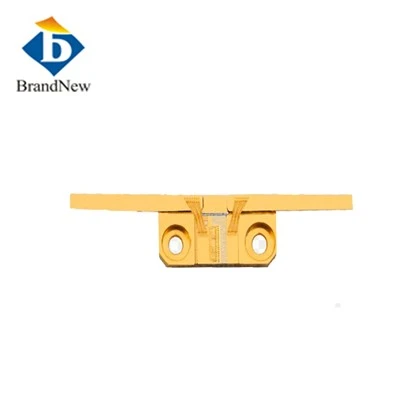

Les principales caractéristiques des diodes laser à monture F incluent leurs propriétés optiques, leur emballage, leurs scénarios d'application et leur comparaison avec d'autres emballages. ‌

Propriétés optiques

Les diodes laser à monture F présentent des caractéristiques de cohérence élevée et de longueur d'onde unique, qui permettent de focaliser leur sortie sur une taille de spot limitée par la diffraction. La taille du spot dépend de la longueur d'onde du laser. Plus la longueur d’onde est courte, plus le spot est petit, ce qui est particulièrement important dans le stockage haute densité. ‌

Conditionnement

Les diodes laser à monture F sont généralement emballées dans une monture F. Cet emballage convient à une variété d’applications, notamment celles qui nécessitent un alignement de haute précision. Les packages F-Mount incluent généralement une interface filetée pour une connexion facile avec les systèmes optiques. ‌

Scénarios d'application

Les diodes laser à monture F conviennent aux applications nécessitant un alignement de haute précision et une puissance de sortie élevée. En raison de leur cohérence élevée et de leurs caractéristiques de longueur d'onde unique, ils sont largement utilisés dans la mesure optique, le traitement laser, les instruments de recherche scientifique et d'autres domaines. ‌

Comparaison avec d'autres formes de conditionnement

Par rapport aux diodes laser présentées dans d'autres formes d'emballage, les diodes laser à monture F présentent des avantages en termes de performances optiques et de commodité d'installation. Par exemple, par rapport au boîtier TO-Can, le boîtier F-Mount offre une meilleure précision d'alignement et une puissance de sortie plus stable. De plus, l'emballage F-Mount contient généralement davantage de mécanismes de réglage pour s'adapter aux différentes exigences des applications‌.

En résumé, les diodes laser à monture F fonctionnent bien dans les domaines optiques et industriels grâce à leur cohérence élevée, leurs caractéristiques de longueur d'onde unique, leur forme d'emballage précise et leur large gamme de scénarios d'application.

‌ Les principales caractéristiques des diodes laser à monture C incluent une capacité de gestion de puissance élevée, adaptée aux diodes laser haute puissance, une structure complexe, comprenant des composants tels que des lentilles, un réglage de la mise au point et des accessoires‌‌.

Fonctionnalités détaillées

‌Capacité de gestion de puissance élevée‌ : la conception du boîtier à monture C peut supporter une puissance plus élevée et convient aux scénarios d'application nécessitant une puissance de sortie élevée.

‌Structure complexe‌ : le package C-Mount contient des composants tels que des objectifs, un réglage de la mise au point et des accessoires, ce qui rend sa structure relativement complexe, mais offre plus de fonctions et de flexibilité.

‌Convient aux diodes laser haute puissance‌ : en raison de sa capacité de gestion de puissance élevée, le boîtier à monture C est particulièrement adapté aux diodes laser haute puissance et peut répondre aux besoins des applications haute puissance.

Scénarios d'application

En raison de sa capacité de gestion de puissance élevée et de sa conception structurelle complexe, les diodes laser à monture C sont largement utilisées dans des scénarios nécessitant une puissance de sortie élevée, tels que le traitement industriel, les équipements médicaux, les instruments de recherche scientifique, etc.‌

‌Les diodes laser à émetteur unique peuvent être équipées de la lentille FAC. ‌

La lumière émise par la diode laser haute puissance est elliptique, avec un grand angle de divergence appelé axe rapide et un petit angle de divergence appelé axe lent.

Les lentilles FAC sont utilisées pour collimater efficacement les grands angles de divergence à travers les lentilles. Nous avons un historique de clients qui les utilisent dans les lasers industriels, les lasers à pompe pour les communications optiques, les amplificateurs optiques et le LiDAR automobile.

Les lentilles FAC (Fast-Axis Collimation Lens) sont principalement utilisées pour collimater le faisceau émis par les diodes laser. En particulier dans les diodes laser haute puissance, les lentilles FAC peuvent réduire efficacement l'angle de divergence sur l'axe rapide et améliorer la directivité et la collimation du faisceau. sexe. De telles lentilles sont couramment utilisées dans des applications telles que les lasers industriels, les lasers à pompe pour les communications optiques, les amplificateurs optiques et le LiDAR‌ automobile.

Plus précisément, la lentille FAC rend le faisceau émis par la diode laser plus concentré en collimant efficacement un angle de divergence plus grand, réduisant ainsi la diffusion et la perte du faisceau pendant la transmission, améliorant ainsi les performances et l'efficacité globales du système. L'ajout d'une lentille FAC à une diode laser monotube peut améliorer considérablement la qualité du faisceau et convient aux applications nécessitant une directivité élevée et un faible angle de divergence.

La diode laser à émetteur unique est un dispositif semi-conducteur qui convertit l'énergie électrique directement en lumière laser. Il présente les caractéristiques d'une petite taille, d'un rendement élevé et d'une vitesse de réponse rapide, et est largement utilisé dans de nombreux domaines. ‌

Communication par fibre optique

La diode laser à émetteur unique joue un rôle essentiel dans la communication par fibre optique car elle peut émettre un faisceau laser monochromatique et hautement cohérent, adapté à la transmission de données longue distance et à grande vitesse. Les principales applications incluent l'émetteur dans la liaison de communication par fibre optique des centres de données et des réseaux de télécommunications, ainsi que la transmission de signaux optiques dans la technologie fibre jusqu'au domicile (FTTH).

Impression et numérisation laser

La diode laser à émetteur unique est un composant important des imprimantes laser et des lecteurs de codes-barres. Dans les imprimantes laser, le faisceau laser balaie le tambour d'imagerie pour générer une image électrostatique, qui attire le toner pour imprimer sur le papier ; dans les lecteurs de codes-barres, le laser scanne le code-barres pour décoder les informations, largement utilisées dans les domaines de la vente au détail, de la logistique et de l'automatisation industrielle‌.

Matériel médical

Dans le domaine médical, les diodes laser à émetteur unique sont utilisées en chirurgie ophtalmique, dans les soins dentaires et dans les traitements de la peau, tels que la chirurgie de correction de la vue, l'élimination des cicatrices, etc. En outre, elles sont également utilisées pour la biodétection afin de détecter des indicateurs biologiques tels que la glycémie. et l'oxygène du sang.

Transformation industrielle

La diode laser à émetteur unique est utilisée pour la découpe, le soudage, le poinçonnage et la gravure précis dans le traitement industriel. Par rapport aux méthodes mécaniques traditionnelles, le traitement laser offre une précision et une efficacité supérieures et convient au traitement fin de matériaux tels que les métaux et les plastiques.

La durée de vie moyenne de la diode laser à émetteur unique dépasse 10 000 heures‌, et la durée de vie de certains produits haut de gamme peut même atteindre plus de 20 000 heures. Ce nombre est calculé en fonction du moment où la puissance optique de sortie diminue pour la première fois en cas d'utilisation continue‌.

Les principaux facteurs qui affectent la durée de vie des diodes laser comprennent les matériaux et les processus, l'environnement d'utilisation, etc. Des matériaux de haute qualité et d'excellents processus de fabrication peuvent augmenter considérablement la durée de vie d'une diode laser, tandis qu'une température élevée, une humidité, un courant excessif, une puissance excessive, et un fonctionnement continu à long terme peut raccourcir la durée de vie d'une diode laser‌.

Afin de prolonger la durée de vie de la diode laser, les mesures suivantes peuvent être prises :

Contrôlez le courant et la puissance‌ pour éviter de dépasser la valeur nominale de la diode laser.

‌Maintenez la température de fonctionnement stable‌ et évitez la surchauffe ou les basses températures.

Empêchez l'absorption d'humidité, l'exposition à une forte lumière ou à des vibrations excessives.

En tenant compte de manière globale des matériaux, des processus, de l'environnement d'utilisation et d'autres facteurs, et en adoptant des méthodes d'utilisation et de maintenance raisonnables, la durée de vie et l'efficacité de fonctionnement des diodes laser peuvent être efficacement prolongées.

Prend en charge les applications dans les domaines du pompage laser à semi-conducteurs, du traitement thermique, de la défense, de la médecine et de la recherche scientifique avec ces sources uniques à émetteur unique de haute puissance. Activez les applications laser MOPA et à diode à cavité externe en utilisant des amplificateurs coniques monomodes haute puissance. Utilisez des émetteurs uniques multimodes pour le pompage laser à semi-conducteurs, la défense et la médecine.
