Couplé à la fibre



La diode laser couplée à des fibres est une technologie qui couple des diodes laser avec des fibres optiques et est utilisée pour coupler l'énergie laser des diodes laser aux fibres optiques pour la transmission. Cette technologie combine la miniaturisation et le rendement élevé des diodes laser avec la flexibilité et les capacités de transmission longue distance des fibres optiques, brisant ainsi la limitation selon laquelle les lasers traditionnels doivent être placés là où ils sont utilisés. Le processus de couplage d'une diode laser à une fibre optique consiste à utiliser une série d'éléments optiques (lentilles) pour aider à faire correspondre et aligner avec précision le diamètre du noyau de la fibre optique, de manière à coupler le laser émis par la diode laser dans la ligne de fibre optique pour transmission. Étant donné que le laser émis par la diode laser est divergent, le point de distance nulle est également beaucoup plus grand que le diamètre du noyau de la fibre optique, une lentille est donc nécessaire pour réduire la perte. La diode laser couplée à une fibre est largement utilisée dans divers scénarios nécessitant des sources de lumière laser, telles que les sources de pompe courantes pour les lasers à fibre ou les lasers à semi-conducteurs, les équipements de beauté laser portables, etc. Grâce à la transmission par fibre optique, le problème du changement de direction du Le laser en raison de sa forte collimation peut être résolu, tout en réduisant également le poids de l'appareil portable.

2 broches

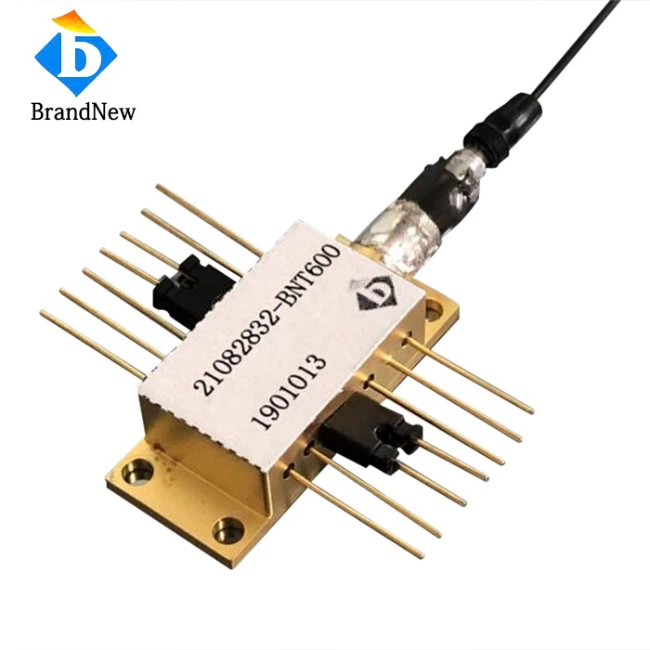

Papillon 14 broches

Multi-broches

Brandnew propose des diodes laser couplées à des fibres utilisant une technologie de couplage professionnelle, qui bénéficient de multiples avantages, par exemple une conception compacte, une puissance de sortie stable, une puissance élevée, un rendement élevé et un emballage pratique. Un usinage de précision et un alignement minutieux de tous les éléments optiques à l'intérieur du module permettent de coupler le faisceau dans une fibre optique. Disponible sur une large gamme de longueurs d'onde (375 nm-1940m), avec des puissances de sortie allant du milliWatt au kilowatt sur des diamètres de fibre de 50 µm et plus. De nombreuses fonctionnalités, notamment des configurations de rétrécissement de ligne et de stabilisation de longueur d'onde, ainsi que des options de surveillance.

La lumière sortant de la fibre présente un profil d’intensité circulaire et uniforme.

Il permet aux diodes laser et au dissipateur thermique d'être situés à distance de l'endroit où la lumière laser est utilisée.

Les lasers à diodes couplés à des fibres défectueux peuvent facilement être remplacés sans modifier l'alignement de l'appareil sur lequel la lumière est utilisée.

Les appareils couplés à la fibre peuvent être facilement combinés avec d'autres composants à fibre optique.

Diode laser couplée à fibre multimode

Diode laser couplée à une fibre à longueur d'onde stabilisée

Diode laser couplée à une fibre monomode

‌La diode laser couplée à une fibre est un produit technique qui couple une diode laser à une fibre optique. Il est utilisé pour coupler l’énergie laser de la diode laser à la fibre optique pour la transmission. Cette technologie combine la miniaturisation et le rendement élevé de la diode laser avec la flexibilité et les capacités de transmission longue distance des fibres optiques, brisant ainsi les limites de l'utilisation traditionnelle du laser.

Le principe de fonctionnement de la diode laser couplée à une fibre implique principalement la génération laser, la transmission par fibre, le mécanisme de couplage et le contrôle de la qualité du faisceau. Une diode laser est un dispositif doté d'une structure de matériau semi-conducteur qui permet une amplification de la lumière dans des conditions externes appropriées (telles que l'injection de courant) et qui produit finalement une lumière laser à haute luminosité et haute cohérence. En tant que support de transmission laser, la fibre optique présente des avantages significatifs tels qu'une faible perte, une transmission élevée et une résistance aux interférences électromagnétiques. La lentille peut focaliser avec précision le faisceau de la diode laser sur le cœur de la fibre optique, permettant ainsi une transmission efficace des signaux optiques.

La diode laser couplée à des fibres est largement utilisée dans la découpe, le pompage, la beauté, la recherche scientifique, l'exposition LDI et d'autres domaines. Il peut transmettre le laser vers un endroit éloigné pour l'utiliser, rendant l'extrémité de la source lumineuse plus légère et plus adaptée à une utilisation portable. De plus, les diodes ou modules laser couplés à des fibres peuvent exciter efficacement les matériaux de travail et améliorer l'efficacité du travail sans occuper trop d'espace interne.

‌La raison pour laquelle la diode laser doit être collimatée avant le couplage de la fibre est d'améliorer l'efficacité du couplage et la qualité du faisceau. La collimation fait référence à l'ajustement du faisceau émis par la diode laser à un angle de divergence plus petit en utilisant un collimateur à fibre pour un meilleur couplage dans la fibre. La collimation peut améliorer considérablement l'efficacité du couplage, réduire la perte d'énergie lumineuse et améliorer la qualité du faisceau.

Les raisons de la diode laser collimatrice comprennent principalement les aspects suivants :

Améliorer l'efficacité du couplage : la collimation peut garantir que le faisceau émis par la diode laser est mieux aligné avec la face d'extrémité réceptrice de la fibre, améliorant ainsi l'efficacité du couplage. L'amélioration de l'efficacité du couplage signifie qu'une plus grande quantité d'énergie lumineuse est efficacement transmise dans la fibre optique, réduisant ainsi la perte d'énergie.

Améliorer la qualité du faisceau : le faisceau collimaté a un angle de divergence plus petit, ce qui signifie que le faisceau peut maintenir une meilleure directivité et une meilleure concentration pendant la transmission, améliorant ainsi la qualité du faisceau. Ceci est important pour les applications nécessitant des faisceaux de haute précision.

Réduire la perte de transmission : le faisceau collimaté peut utiliser plus efficacement la capacité de transmission de la fibre optique, réduisant ainsi la perte de transmission causée par la divergence du faisceau. Ceci est particulièrement important pour la transmission longue distance afin de garantir la stabilité et la fiabilité du signal.

Plus précisément, le processus de collimation est généralement réalisé grâce à l'utilisation de collimateurs à fibre, une technique qui aligne la face d'extrémité d'une fibre optique avec un collimateur. La fonction du collimateur est d'ajuster la face d'extrémité d'émission de la fibre optique pour qu'elle soit cohérente avec la direction du faisceau de la diode laser, garantissant ainsi que le faisceau puisse entrer dans la fibre optique avec le plus petit angle de divergence. Ce processus nécessite un ajustement précis de la position et de l’angle du collimateur à fibre pour garantir un alignement du faisceau et une efficacité de couplage optimaux.



La sortie de diode laser en espace libre est une technologie qui utilise des ondes lumineuses pour se propager dans l'espace libre (comme l'atmosphère et le vide) afin de transmettre des informations. Il transmet des signaux lumineux modulés via l'émetteur, se propage dans l'espace libre et est reçu et démodulé par le récepteur pour réaliser la transmission d'informations. Le support de transmission de la communication optique spatiale est l’espace libre, comprenant l’atmosphère et le vide. Ce mode de transmission ne nécessite pas de support physique, mais est fortement affecté par l'environnement, comme les perturbations atmosphériques et les conditions météorologiques. En termes de distance de transmission et de capacité anti-interférence, la distance de transmission de la sortie de la diode laser en espace libre est généralement courte, limitée par les conditions atmosphériques et la sensibilité du récepteur, mais elle peut théoriquement atteindre une bande passante très élevée. En termes de scénarios d'application, la sortie de diode laser en espace libre est principalement utilisée dans des environnements spéciaux tels que la communication par satellite, l'exploration de l'espace lointain et la communication par drone.

Demandez un devis maintenant







La sortie de diode laser couplée à des fibres est une technologie qui utilise des ondes lumineuses pour se propager dans des fibres optiques afin de transmettre des informations. Les fibres optiques sont généralement en verre de quartz ou en plastique. Grâce au principe de réflexion interne totale dans les fibres optiques, les signaux optiques sont réfléchis plusieurs fois à l'intérieur des fibres optiques, permettant ainsi une transmission longue distance. Le collimateur à fibre est un élément optique utilisé pour l'entrée et la sortie. Il convertit la lumière divergente transmise par la fibre optique en lumière parallèle (faisceau gaussien) via une lentille convexe frontale, de sorte que la lumière soit couplée au dispositif requis avec une efficacité maximale ou reçoive le signal optique avec une efficacité maximale. La distance de transmission de la sortie de la diode laser couplée à une fibre peut atteindre des centaines de kilomètres, voire plus, en fonction de la qualité de la fibre optique et de la technologie d'amplification du signal. De plus, la communication par fibre optique a une forte capacité anti-interférence et une transmission stable. La sortie de diode laser couplée à une fibre est largement utilisée dans les réseaux de communication fixes ou mobiles tels que les réseaux de télécommunications, Internet et la télévision par câble.

Demandez un devis maintenant





En termes de distance de transmission et de capacité anti-interférence, la distance de transmission de la sortie de la diode laser en espace libre est généralement courte, limitée par les conditions atmosphériques et la sensibilité du récepteur, mais elle peut théoriquement atteindre une bande passante très élevée. La distance de transmission de la sortie de la diode laser couplée à une fibre peut atteindre des centaines de kilomètres, voire plus, en fonction de la qualité de la fibre optique et de la technologie d'amplification du signal. De plus, la communication par fibre optique a une forte capacité anti-interférence et une transmission stable.

En termes de scénarios d'application, la sortie de diode laser en espace libre est principalement utilisée dans des environnements spéciaux tels que la communication par satellite, l'exploration de l'espace lointain et la communication par drone. La sortie de diode laser couplée à une fibre est largement utilisée dans les réseaux de communication fixes ou mobiles tels que les réseaux de télécommunications, Internet et la télévision par câble.

La clé pour prolonger la durée de vie de la diode laser couplée à une fibre est une utilisation et un entretien appropriés. Les diodes laser couplées à des fibres sont un produit technique qui couple l'énergie laser d'une diode laser à une fibre optique. Leur durée de vie est affectée par de nombreux facteurs, notamment l'environnement de travail, le contrôle de la température et les mesures de protection lors de l'utilisation.

Tout d’abord, le maintien d’un environnement de travail approprié est un facteur important pour prolonger la durée de vie de la diode laser couplée à une fibre. La diode laser est très sensible à la température, et des températures trop élevées accélèrent le vieillissement de l'appareil. Un refroidisseur est donc nécessaire pour contrôler la température. Après avoir allumé le refroidisseur, assurez-vous que le débit d'eau est régulier et exempt de bulles pour éviter d'endommager le tube laser causé par des bulles.

Deuxièmement, une inspection et un entretien réguliers de l’équipement sont également des mesures nécessaires. Y compris vérifier si le débit d'eau et la protection de l'eau fonctionnent correctement, s'il y a des débris autour du connecteur haute tension ou trop près du métal, et éviter le gel de l'eau de refroidissement dans un environnement à basse température, ces mesures peuvent effectivement prolonger le service. durée de vie du tube laser.

De plus, une utilisation raisonnable et éviter des contraintes excessives sont également la clé pour prolonger la durée de vie de la diode laser couplée à une fibre. Pendant l'utilisation, il convient de veiller à ne pas dépasser la puissance et le courant maximum spécifiés par l'équipement afin d'éviter un vieillissement prématuré de l'appareil dû à une contrainte excessive.

Enfin, le respect des procédures d'installation et de fonctionnement correctes constitue également la base pour garantir le fonctionnement stable à long terme de la diode laser couplée à une fibre. Une installation correcte peut réduire les dommages causés par un fonctionnement incorrect, tandis que le respect des procédures d'exploitation peut éviter les pannes d'équipement causées par un mauvais fonctionnement.

La forme du faisceau de sortie de la fibre optique dépend généralement du type de fibre et de l'application spécifique. ‌ La forme du faisceau émis par la fibre optique peut être multimode ou monomode. Les formes spécifiques incluent circulaire, elliptique, etc., en fonction de la conception et des conditions d'utilisation de la fibre optique.

Le type de fibre a un impact significatif sur la forme du faisceau. La forme du faisceau de la « fibre multimode » est généralement plus divergente car la lumière se déplace le long de différents chemins dans la fibre multimode, créant ainsi plusieurs modes. Ces modes entraîneront une propagation plus rapide du faisceau pendant la propagation et la forme du faisceau sera plus complexe. En revanche, la fibre optique monomode ne permet qu'un seul mode de se propager, de sorte que la forme du faisceau est plus concentrée et la distance de propagation est plus longue, ce qui la rend adaptée aux applications nécessitant une transmission longue distance.

La forme du faisceau émis par une fibre optique est également affectée par la conception de la fibre et les conditions d'utilisation. Par exemple, la technologie de couplage de fibre peut donner au faisceau lumineux émis par la fibre une forme circulaire ou spécifique pour répondre aux différentes exigences des applications. En ajustant l'ouverture numérique et la longueur d'onde de transmission de la fibre, la focalisation et la forme du faisceau peuvent être optimisées. De plus, la distribution de l’indice de réfraction de la fibre optique affectera également le mode de propagation et la forme du faisceau lumineux. La fibre à indice de réfraction progressif et la fibre à indice de réfraction progressif ont une transmission de faisceau différente.

La principale différence entre la diode laser couplée à une fibre monomode et la diode laser couplée à une fibre multimode réside dans les différents types de fibres optiques qu'elles prennent en charge. La diode laser couplée à une fibre monomode convient aux fibres optiques monomodes, tandis que la diode laser couplée à une fibre multimode convient aux fibres optiques multimodes.

Les caractéristiques des diodes laser couplées à une fibre monomode comprennent :

Adaptabilité du type de fibre : la diode laser couplée à une fibre monomode est spécialement conçue pour les fibres optiques monomodes, qui ont un petit diamètre de champ de mode et un diamètre de noyau, généralement entre 8 et 10 microns, et peuvent transmettre un mode optique unique, avec une grande bande passante de transmission et longue distance de transmission.

Caractéristiques de transmission : la diode laser couplée à une fibre monomode peut maintenir l'intégrité du mode des signaux optiques et réduire les pertes de transmission, et convient aux systèmes de communication par fibre optique longue distance et à grande vitesse.

Scénarios d'application : en raison des excellentes performances de transmission des diodes laser couplées à une fibre monomode, elles sont largement utilisées dans les domaines de mesure et de test optiques tels que les réseaux métropolitains et les réseaux fédérateurs qui nécessitent une haute précision et une grande stabilité.

Les caractéristiques de la diode laser couplée à une fibre multimode comprennent :

Adaptabilité du type de fibre : la diode laser couplée à une fibre multimode convient à la fibre multimode, qui a un diamètre de noyau plus grand, généralement entre 50 et 400 microns, et peut transmettre plusieurs modes de lumière.

Caractéristiques de transmission : bien que la diode laser couplée à une fibre multimode ait un faible coût de fabrication et soit facile à coupler, elle convient aux systèmes de communication par fibre à courte distance et à faible vitesse. Cependant, en raison de la transmission de plusieurs modes de lumière, des problèmes tels que la dispersion des modes peuvent survenir, entraînant une diminution de la qualité du signal.

Scénarios d'application : la diode laser couplée à une fibre multimode est plus adaptée aux systèmes de communication par fibre à courte distance et à faible vitesse, tels que les réseaux locaux.

En résumé, la principale différence entre la diode laser couplée à une fibre monomode et la diode laser couplée à une fibre multimode est qu'elles prennent en charge différents types de fibres optiques. La diode laser couplée à une fibre monomode convient aux systèmes de communication par fibre longue distance et à grande vitesse, tandis que la diode laser couplée à une fibre multimode convient aux systèmes de communication par fibre courte distance et à faible vitesse.

La technologie de stabilisation de longueur d'onde de la diode laser couplée à une fibre est une technologie qui garantit que la longueur d'onde de la lumière émise par la diode laser reste stable. ‌ Grâce au verrouillage de la longueur d'onde, il est possible de garantir que la longueur d'onde de sortie du laser reste inchangée dans une plage spécifique et n'est pas affectée par des facteurs environnementaux tels que les changements de température.

La technologie stabilisée en longueur d'onde de la diode laser couplée à une fibre repose principalement sur le réseau de Bragg en volume (VBG) et d'autres technologies connexes. Le VBG réduit la sensibilité à la température ambiante et aux vibrations grâce au réseau de Bragg à volume réfléchissant (R-VBG), obtenant ainsi la stabilité de la longueur d'onde et la compression de la largeur de raie des lasers à semi-conducteurs de haute puissance. Cette technologie sélectionne le mécanisme de rétroaction de sorte que l'onde lumineuse émise par chaque unité dans la cavité externe du réseau laser soit renvoyée sélectivement vers l'unité adjacente, réalisant ainsi un verrouillage de phase de la cavité externe du réseau laser, améliorant considérablement la qualité et la stabilité du faisceau. sortir. ‌La longueur d'onde stabilisée est largement utilisée, en particulier dans les applications qui nécessitent une précision et une stabilité élevées. Par exemple, dans le traitement laser, les applications médicales et les systèmes de communication, la diode laser stabilisée en longueur d'onde peut fournir des performances plus fiables et cohérentes, garantissant un fonctionnement stable du système et une sortie de haute qualité. De plus, la technologie de stabilisation de longueur d'onde est également utilisée dans les systèmes de communication par fibre optique pour garantir la stabilité et la fiabilité de la transmission du signal.

Le TEC (refroidisseur thermoélectrique) dans la diode laser couplée à une fibre est principalement utilisé pour contrôler la température du laser afin de garantir des performances stables du laser. TEC maintient les paramètres clés tels que la longueur d'onde du laser, la puissance optique et l'efficacité dans une plage prédéfinie en régulant la température, améliorant ainsi les performances globales et la fiabilité du système.

‌La photodiode dans la diode laser couplée à une fibre est principalement utilisée pour recevoir et détecter des signaux optiques, ainsi que pour fournir des signaux de contrôle de rétroaction. La photodiode permet de recevoir des signaux optiques transmis par des fibres optiques et de les convertir en signaux électriques. Cette conversion est basée sur l'effet photoélectrique, c'est-à-dire que l'énergie des photons excite les transitions électroniques pour générer du courant, réalisant ainsi la détection de signaux optiques. ‌ Grâce au signal optique détecté, la photodiode peut fournir un signal de rétroaction pour contrôler la puissance de sortie et la stabilité de la diode laser. Cela permet de garantir la qualité et l’efficacité de la sortie laser. ‌

‌La thermistance dans la diode laser couplée à une fibre est principalement utilisée pour le contrôle et la protection de la température. ‌ En tant que capteur de température, les thermistances peuvent surveiller la température des diodes laser pour garantir qu'elles fonctionnent dans la plage de température de fonctionnement normale et déclencher des mécanismes de protection lorsque la température est trop élevée pour éviter d'endommager l'équipement‌

Le faisceau de visée rouge dans la diode laser couplée à une fibre est principalement utilisé pour l'indication de la mise au point, aidant à ajuster le chemin de transmission du laser et un positionnement précis.

Les principaux avantages de la fibre détachable dans la diode laser comprennent une maintenance et un remplacement faciles, une flexibilité et une durée de vie accrues de l'équipement. ‌

Premièrement, la conception détachable de la fibre optique rend la maintenance et le remplacement plus pratiques. Lorsque la fibre optique est endommagée ou doit être mise à niveau, l'utilisateur peut facilement retirer la fibre optique pour la remplacer sans avoir besoin de réparations complexes de l'ensemble de l'appareil, ce qui permet d'économiser du temps et de l'argent. ‌

Deuxièmement, cette conception améliore la flexibilité de l’équipement. Étant donné que la fibre optique peut être détachée, les utilisateurs peuvent choisir différents types ou spécifications de fibre optique en fonction des différentes exigences d'application sans avoir à acheter l'ensemble de l'appareil, ce qui est particulièrement utile dans les cas où les scénarios d'utilisation varient. ‌

Enfin, la conception détachable de la fibre optique contribue également à augmenter la durée de vie de l'équipement. En remplaçant régulièrement la fibre optique, les performances de l'ensemble du système peuvent être évitées d'être affectées par le vieillissement ou les dommages de la fibre optique, prolongeant ainsi la durée de vie de l'équipement. ‌

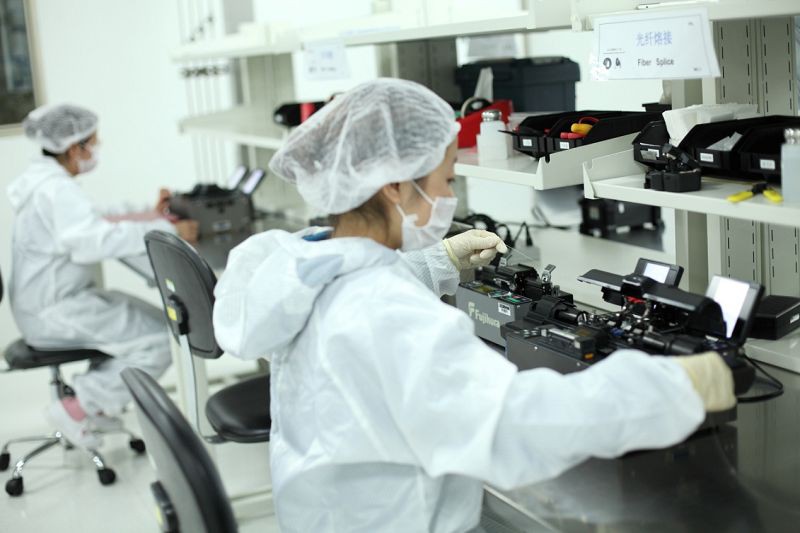

Brandnew Technology, l'un des principaux fabricants et fournisseurs de laser à diode en Chine, possède une usine professionnelle qui fabrique des lasers à diode couplée à fibre de haute qualité, des diodes à fibre, des lasers couplés à fibre, des lasers à fibre multimode, des lasers à fibre monomode et les vend à un prix compétitif. Bienvenue dans la vente en gros de nos produits fabriqués en Chine.
